电磁脉冲阀的种类有哪些?

  • 发布者:富东环保

    发布日期:2020-08-09
  • 概述:


    电磁脉冲阀指受电磁或气动等先导阀的控制,能在瞬间启闭高压气源产生脉冲的膜片阀。


    电磁脉冲阀的作用:


    控制油路中油压的大小。一般安装在主油路或减振器背压油路中,以减少换档和锁止解锁时的油压冲击,使设备运行保持平稳状态。


    结构:


    脉冲阀由电磁阀、小阀体、大阀体、小膜片、弹簧、大膜片构成,阀体材质为合金铝。


    分类:


    常用的脉冲阀有三类:直角脉冲阀、淹没式脉冲阀、和直通脉冲阀。

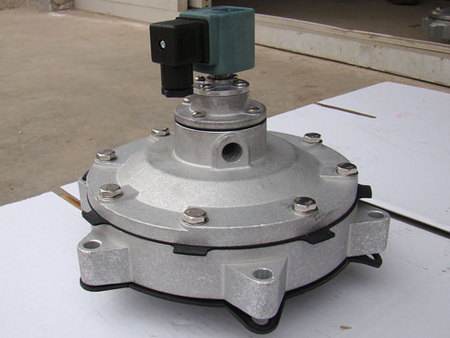

    (1)淹没式脉冲阀工作原理:


    膜片把电磁脉冲阀分成前、后二个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室,此时后气室压力将膜片组件紧贴阀的输出口,电磁脉冲阀处于“关闭”状态。脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移,阀后气室放气孔打开,后气室迅速失压,膜片组件后移,压缩空气通过阀输出口喷吹,电磁脉冲阀处于“开启”状态。脉冲喷吹控制仪电信号消失,电磁脉冲阀衔铁复位,后气室放气孔关闭,后气室压力升高使膜片组件紧贴阀的输出口,电磁脉冲阀又处于“关闭”状态。为直角式脉冲阀,其进出口之间的夹角为90度,它适用于储气筒与除尘器喷吹管的安装连接,气流畅通,能提供符合要求的脉冲清灰气流。


    (2)直角式脉冲阀工作原理:


    TSF-Z(DSF-Z)型为直角式阀,其进出口之间夹角为90°,适合于气包与除尘器喷吹管的安装连接。气流畅通,能提供符合要求的清灰气脉冲。膜片把电磁脉冲阀分成前、后二个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室,此时后气室压力将膜片组件紧贴阀的输出口,电磁脉冲阀处于“关闭”状态。


    脉冲喷吹控制仪的电信号使衔铁后移,阀后气室放气孔打开,后气室迅速失压,膜片组件后移,压缩空气通过阀输出口喷吹,处于“开启”状态。 脉冲喷吹控制仪电信号消失,衔铁复位,后气室放气孔关闭,后气室压力升高使膜片组件紧贴阀的输出口,电磁脉冲阀又处于“关闭”状态。


    (3)直通式脉冲阀工作原理:


    TMF-T(DFM-T)型电磁脉冲阀为直通式,其进出口之间夹角为180°,通常与气箱脉冲袋式除尘器配套。 膜片把分成前、后二个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室,此时后气室压力将膜片组件紧贴阀的输出口,电磁脉冲阀处于“关闭”状态。 脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移,阀后气室放气孔打开,后气室迅速失压,膜片组件后移,压缩空气通过阀输出口喷吹,电磁脉冲阀处于“开启”状态。脉冲喷吹控制仪电信号消失,电磁脉冲阀衔铁复位,后气室放气孔关闭,后气室压力升高使膜片组件紧贴阀的输出口,电磁脉冲阀又处于“关闭”状态。


    总结:


    以上就是富东环保为您介绍的电磁脉冲阀的分类,如需了解详情,请联系我们。
