有机硅除尘骨架如何制作？

概述：

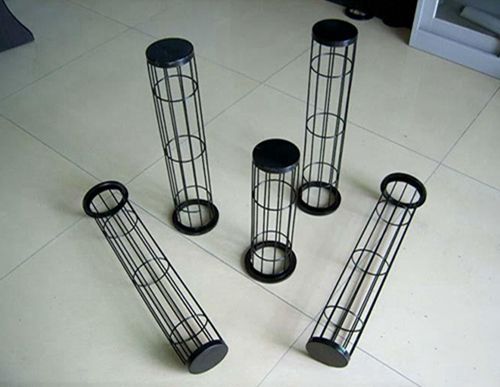

硅除尘骨架产品采用足够强度的碳钢或不锈钢丝，采用设备一次焊接成型，硅除尘骨架焊接后处理是经过表面镀锌防止生锈，机硅除尘骨架在高温、高腐蚀环境中应用较广泛。

硅平常骨架是滤袋bai的肋骨,它应轻巧du,便于安装和维护,框架zhi的质量直接影响滤袋的过滤状态和使dao用寿命.除尘框架也称除尘骨架,是采用设备一次焊接成型,其特点:焊接牢固,外表光洁挺直.除尘框架是除尘布袋的肋骨,就除尘器的重要配件.除尘框架的质量直接影响滤袋的工作状态与使用寿命.

硅除尘骨架的制作：

1.将已加工好的袋笼浸入除油槽15分钟，目的是除去袋笼表面的油污。

2. 从除油槽中取出袋笼放入清洗槽进行浸泡清洗，目的是除去袋笼上的除油剂。

3. 从清洗槽取出袋笼放入除锈槽进行除锈处理，目的是除去袋笼上的金属氧化层，增强吸附力。

4. 从除锈槽取出笼骨放入磷化槽进行磷化处理，目的是增强袋笼表面的粘合力。

5. 将处理好的袋笼放入烤箱，温度设为$2100℃，进行20-30分钟的烘干，目的除去袋笼上的水份，保持袋笼本体的干燥。

6. 取出袋笼，将调制好的硅均匀的喷涂在袋笼表面。涂层厚度在60μm～100μm。

7. 将喷涂好的袋笼放入烤箱，温度设为$2220℃，进行120分钟的烘烤。之后保持$2200℃，进行30分钟的热定型。将袋笼自然冷却，即完成了袋笼硅喷涂工艺。

8.硅粘合力强的厚度在60-70μm之间。

硅除尘骨架是在烘干过程中比喷塑除尘骨架的温度和时间要高，在除尘器骨架表面喷涂的粉末为硅粉。

硅粉在自然环境下的使用寿命可达几十年，经硅处理的除尘骨架具有优良的耐热性和耐低温外，还具有优异的性，可延长除尘骨架的使用寿命，带来硅特有的优异性能。

硅除尘骨架是一般是采用碳钢丝使用点焊机设备一次焊接成型，经过酸洗和磷化后采用喷塑粉加热处理或是镀锌处理，在使用性能上远达不到采用不锈钢制造的骨架的使用效果。硅不但可而且也耐低温无论是化学性能还是物理机械性能，随温度的变化都很小，硅除了具有优良的耐热性外，还具有优异的性，这是电气设备在湿态条件下使用具有高性的。

总结：

以上就是富东环保为您介绍的硅除尘骨架的制作方法，如需了解详情，请联系我们。
