发布日期:2019-03-30脉冲除尘器的结构:

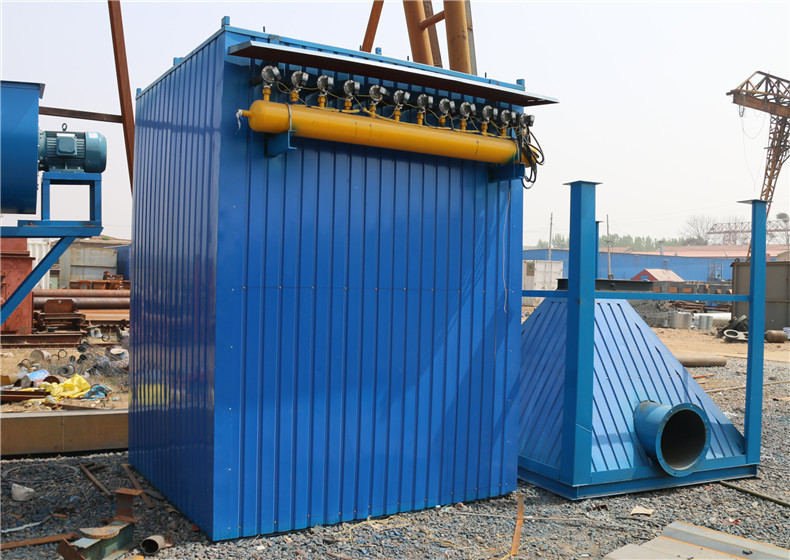

脉冲除尘器是指通过喷吹压缩空气的方法除掉过滤介质(布袋或滤筒)上附着的粉尘;根据除尘器的大小可能有几组脉冲阀,由脉冲控制仪或PLC控制,每次开一组脉冲阀来除去它所控制的那部分布袋或滤筒的灰尘,而其他的布袋或滤筒正常工作,隔一段时间后下一组脉冲阀打开,清理下一部分除尘器由灰斗、上箱体、中箱体、下箱体等部分组成,上、中、下箱体为分室结构。
脉冲除尘器工作原理:
工作时,含尘气体由进风道进入灰斗,粗尘粒直接落入灰斗底部,细尘粒随气流转折向上进入中、下箱体,粉尘积附在滤袋外表面,过滤后的气体进入上箱体至净气集合管-排风道,经排风机排至大气。 清灰过程是先切断该室的净气出口风道,使该室的布袋处于无气流通过的状态(分室停风清灰)。

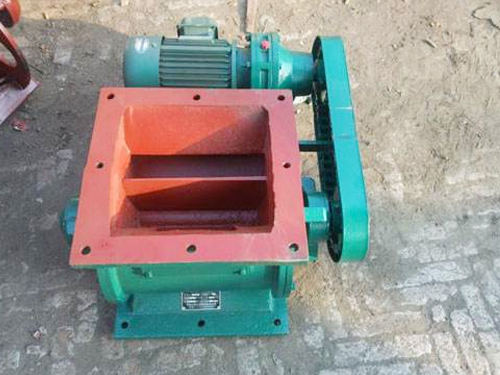

然后开启脉冲阀用压缩空气进行脉冲喷吹清灰,切断阀关闭时间足以在喷吹后从滤袋上剥离的粉尘沉降至灰斗,避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面的现象,使滤袋清灰,并由可编程序控制仪对排气阀、脉冲阀及卸灰阀等进行全自动控制。
含尘气体由进风口进入,经过灰斗时,气体中部分大颗粒粉尘受惯性力和重力作用被分离出来,直接落入灰斗底部。含尘气体通过灰斗后进入中箱体的滤袋过滤区,气体穿过滤袋,粉尘被阻留在滤袋外表面,净化后的气体经滤袋口进入上箱体后,再由出风口排出。
