发布日期:2021-12-23概述:

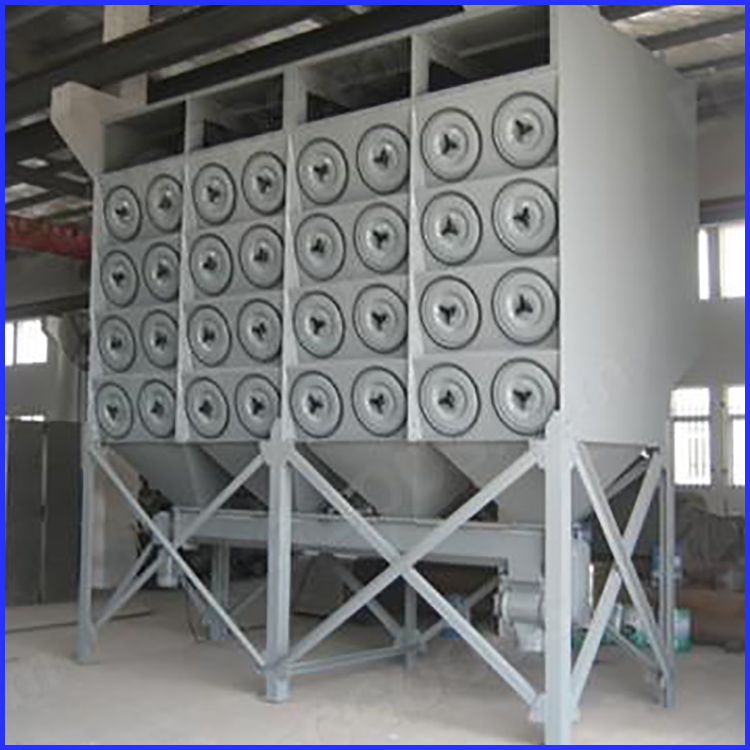

滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成,类似气箱脉冲袋除尘结构。
滤筒在除尘器中的布置很重要,既可以垂直布置在箱体花板上,也可以倾斜布置 在花板上,从清灰效果看,垂直布置较为合理。花板下部为过滤室,上部为气箱脉冲室。在除尘器入口处装有气流分布板。
工作原理:
含尘气体进入除尘器灰斗后,由于气流断面突然扩大及气流分布板作用,气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗;粒度细、密度小的尘粒进入滤尘室后,通过布朗扩散和筛滤等组合效应,使粉尘沉积在滤料表面上,净化后的气体进入净气室由排气管经风机排出。
滤筒式除尘器的阻力随滤料表面粉尘层厚度的增加而增大。阻力达到某一规定值时进行清灰。此时PLC程序控制脉冲阀的启闭,先一分室提升阀关闭,将过滤气流截断,然后电磁脉冲阀开启,压缩空气以及短的时间在上箱体内迅速膨胀,涌入滤筒,使滤筒膨胀变形产生振动,并在逆向气流冲刷的作用下,附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后,电磁脉冲阀关闭,提升阀打开,该室又恢复过滤状态。清灰各室依次进行,从一室清灰开始至下一次清灰开始为一个清灰周期。脱落的粉尘掉入灰斗内通过缷灰阀排出。
安装调试:
安装调试工作进行之前要充分熟悉除尘器的工作原理、结构特点、技术性能等资料。
检查排灰系统的传动部分是否灵活,运转机械结构内的杂物、防止卡拌。
检查滤筒是否有破损,发现要进行整修。
除尘器安装基础应在同一水平上,如不平可用薄钢板垫平,以防除尘器变形。
除尘器的门盖、法兰均应垫密封材料,保证无泄露。
气包、电磁脉冲阀与喷吹管的连接处应可靠密封。
压缩空气源应有压力指示装置和油水分离器。
脉冲控制仪、电气控制柜的安装应符合该产品的使用规定。
整体除尘器应经过全面检查,确保无问题并经过试运行后方可投入使用。
总结:
以上就是富东环保为您介绍的滤筒除尘器的安装调试工作,如需了解详情,请联系我们。
